Как выбрать соединители и провода для мебельной подсветки по напряжению, сечению, схеме подключения и монтажу

Мебельная подсветка кажется простой только на первый взгляд: выбрал ленту, подключил блок питания — и готово. На практике именно провода, коннекторы и переходники часто определяют, будет ли свет работать стабильно, не потеряет ли яркость на длинной линии и получится ли аккуратный монтаж без лишней пайки. Если вы собираете систему для кухни, шкафа, витрины или гардеробной, начинать стоит с понимания всей схемы в разделе Освещение и подбора совместимых комплектующих в категории Соединители и провода.

Ниже разберем, какие провода нужны для LED-подсветки мебели, как подобрать коннекторы под 12V и 24V, когда можно обойтись без пайки, а когда лучше сделать более надежное соединение, и что докупить вместе с лентой, профилем и датчиками.

Для чего нужны соединители и провода в системе мебельной подсветки

В мебельной подсветке провода и соединители отвечают за передачу питания от блока к ленте, датчику, выключателю и другим участкам схемы. Именно они позволяют:

• подключить светодиодную ленту к блоку питания;
• соединить несколько отрезков ленты между собой;
• сделать поворот под 90 градусов в углу шкафа или кухни;
• развести питание на несколько зон;
• подключить датчик открытия двери, сенсорный выключатель или контроллер;
• аккуратно скрыть проводку внутри мебели.

Если покупать детали поштучно без плана, легко ошибиться: взять слишком тонкий провод, неподходящий коннектор по ширине или количеству контактов, не учесть ток нагрузки или длину линии. Поэтому для типовых задач удобнее сразу собирать комплект: Светодиодная лента, соединители, провод нужного сечения, блок питания и при необходимости Профиль для светодиодной ленты.

С чего начать выбор: напряжение 12V или 24V

Первый параметр, на который нужно смотреть, — это напряжение всей системы. Для мебельной подсветки чаще всего используют 12V или 24V. Провода, лента, блок питания, датчики и выключатели должны быть совместимы между собой по рабочему напряжению, а соединители — подходить по типу ленты, числу контактов и допустимой нагрузке.

Параметр	12V	24V
Типовые сценарии	Короткие линии, локальная подсветка шкафов и ниш	Длинные линии, кухня, витрины, несколько участков
Падение напряжения	Чувствительнее на длинных участках	Меньше потерь на той же длине
Подбор проводов	Нужен более внимательный учет длины и сечения	Чуть проще сохранить яркость на удалении
Совместимость	Только с 12V-компонентами	Только с 24V-компонентами

Смешивать 12V и 24V без проверки нельзя: лента может работать неправильно, а управляющие элементы — выйти из строя. Если вы только выбираете конфигурацию, для более длинных мебельных линий обычно удобнее 24V, а для компактных решений — 12V. Но окончательный выбор всегда зависит от ленты, блока питания и схемы подключения.

Какие бывают соединители для LED-ленты и мебельных светильников

Соединители бывают разными по назначению. Чтобы не переплатить и не купить лишнее, важно понимать, где какой тип нужен.

Основные типы коннекторов

• Лента-лента — для соединения двух отрезков светодиодной ленты в одну линию.
• Лента-провод — самый частый вариант, когда нужно вывести питание от ленты к блоку, датчику или выключателю.
• Провод-провод — для наращивания линии, обхода препятствий и соединения отдельных участков.
• Угловые соединители — удобны для шкафов, кухонных модулей и поворотов без залома провода.
• Разветвители — помогают подключить несколько веток от одного источника питания.
• Штекерные соединения — полезны, если нужна разъемная схема для обслуживания и быстрого демонтажа.

Если монтаж предполагает частую разборку мебели или замену элементов, лучше выбирать разъемные решения. Если же соединение будет скрыто и доступ к нему ограничен, надежнее использовать более стабильный способ фиксации, иногда с пайкой и последующей изоляцией.

Когда можно обойтись без пайки

Безпайочные коннекторы удобны, когда нужно быстро собрать систему, не имея специального инструмента. Они особенно полезны для:

• быстрого монтажа в кухонных шкафах;
• подключения ленты в витрине или гардеробной;
• создания временного или сервисного доступа к соединению;
• типовых схем с небольшим количеством элементов.

Пайка чаще уместна там, где соединение должно быть максимально компактным и надежным, а место установки не позволяет использовать крупный коннектор. Для аккуратной фиксации и защиты проводки в мебели полезно сочетать ее с профилем и правильной укладкой кабеля.

Как подобрать провод по сечению, длине и нагрузке

Главная ошибка при выборе провода — ориентироваться только на внешний вид. Для мебельной подсветки важны три вещи: длина линии, мощность нагрузки и допустимое падение напряжения. Чем длиннее провод и чем выше ток, тем больше риск, что свет станет тусклее.

Практические ориентиры

• Для коротких участков внутри шкафа обычно хватает тонкого гибкого провода, если нагрузка небольшая.
• Для длинных линий лучше брать запас по сечению, чтобы уменьшить потери и нагрев.
• Если линия идет к нескольким отрезкам ленты, сечение должно быть выше, чем для одного короткого сегмента.
• При заметном нагреве провода или падении яркости стоит пересмотреть схему и увеличить сечение.

Упрощенно правило такое: чем длиннее провод и мощнее лента, тем толще должен быть кабель. Для мебели это особенно важно, потому что провод часто прячут в нишах, за фасадами и в профиле, где тепло отводится хуже. Если линия длинная, лучше не экономить на сечении: это дешевле, чем потом переделывать систему.

Почему тонкий провод опасен

Слишком тонкий провод может не только ухудшить яркость, но и нагреваться. В мебели это особенно нежелательно: рядом могут быть ЛДСП, пластик, фурнитура и другие чувствительные материалы. Если подсветка работает каждый день, выбирайте провод с запасом, а для протяженных участков используйте более надежную схему питания.

Как выбрать соединение под место монтажа: кухня, шкаф, витрина, гардеробная

Условия установки сильно влияют на выбор соединителей. То, что удобно в открытой витрине, может оказаться неудобным в кухонном шкафу или в узкой гардеробной нише.

Кухня

Для кухни важны компактность, удобство обслуживания и аккуратная прокладка. Здесь часто используют угловые коннекторы, лента-провод и разветвители, особенно если подсветка идет по нескольким шкафам. Если рядом есть рабочая зона, полезно сразу продумать размещение профиля и блока питания.

Шкаф и гардеробная

В шкафу важны малый размер соединений и аккуратная прокладка. Если подсветка включается от датчика открытия двери, провода должны быть достаточно гибкими, чтобы не мешать фасаду и петлям. Для таких решений особенно удобны разъемные соединения и тонкие монтажные провода.

Витрина

Для витрин важны эстетика и быстрый доступ к обслуживанию. Здесь часто выбирают соединители, которые позволяют легко заменить участок ленты без полной разборки системы. Если подсветка декоративная, особенно полезен профиль, который улучшает внешний вид и защищает ленту.

Гардеробная и длинные линии

Если линия длинная и идет через несколько зон, лучше заранее продумать точки разветвления и место, где будет удобнее спрятать соединения. В таких случаях провод подбирают с запасом, а схему строят так, чтобы минимизировать потери напряжения.

Совместимость с LED-лентой, датчиками, выключателями и блоком питания

Даже хороший коннектор не подойдет, если не совпадают контакты, ширина ленты или напряжение системы. Перед покупкой проверьте:

• напряжение системы: 12V или 24V;
• тип ленты: одноцветная, RGB, RGBW и т. д.;
• количество контактов на ленте и в коннекторе;
• ширину ленты и формат посадочного места;
• полярность подключения;
• мощность блока питания с запасом;
• совместимость с датчиком, сенсорным выключателем или контроллером.

Если в схеме есть датчик открытия двери, сенсор или диммер, убедитесь, что они рассчитаны на то же напряжение и ток, что и вся подсветка. Иначе возможны мигание, нестабильная работа или перегрев. Для сложных схем полезно заранее сверить все элементы между собой, а не покупать их отдельно без проверки.

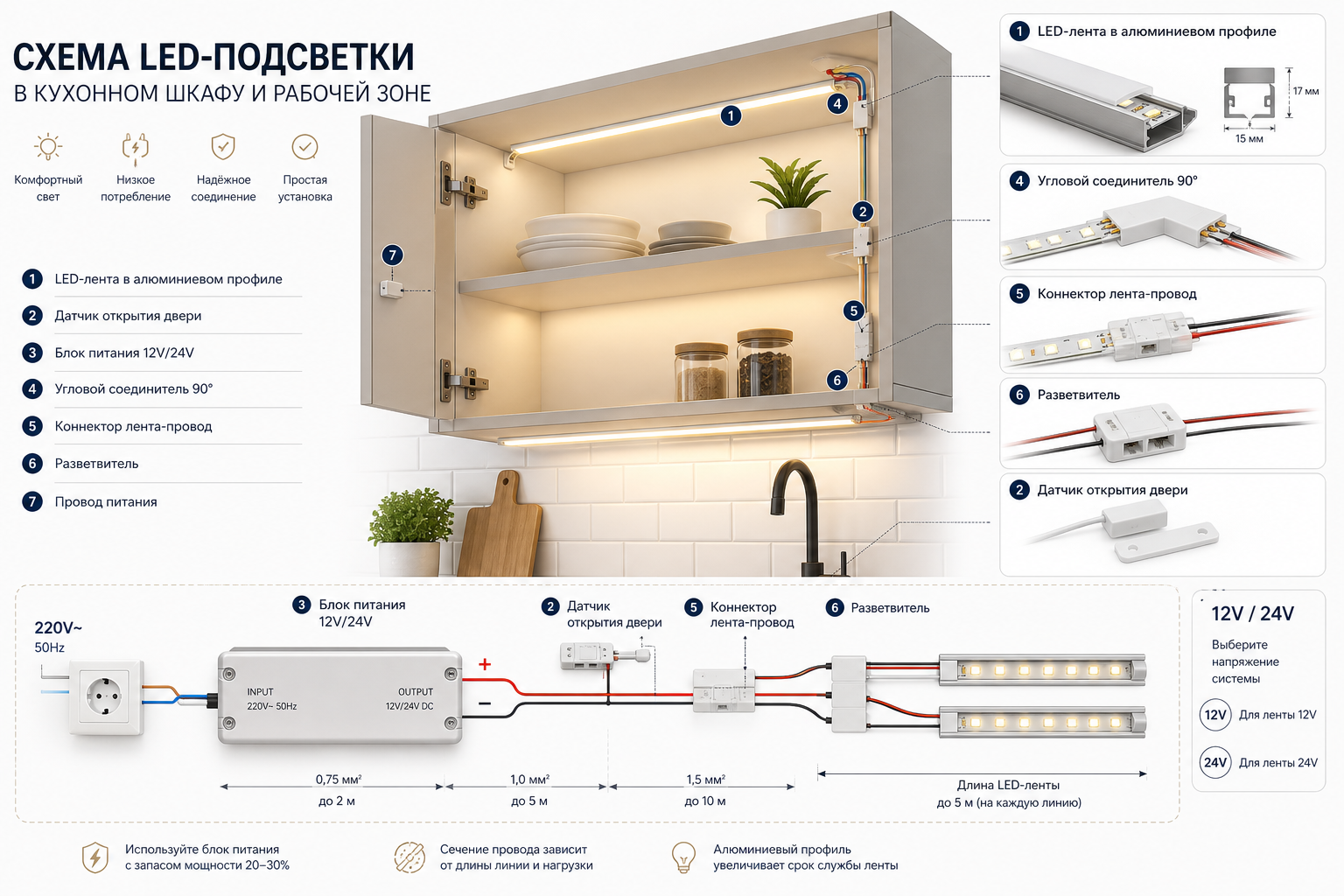

Готовые схемы подключения для типовых задач

1. Подсветка рабочей зоны кухни

Обычно используется лента, профиль, блок питания и провод для вывода питания к ближайшей точке подключения. Если линия проходит по нескольким шкафам, добавляют разветвители и угловые соединители. Для аккуратного результата лучше сразу подобрать профиль и совместимые крепления.

2. Подсветка шкафа с датчиком двери

В этой схеме лента подключается через датчик открытия, а провод должен быть достаточно гибким и коротким, чтобы не мешать движению фасада. Удобнее использовать лента-провод и разъемные соединения, чтобы при необходимости быстро снять элемент для обслуживания.

3. Подсветка витрины

Здесь важны компактность и внешний вид. Часто применяют безпайочные коннекторы, тонкий провод и профиль для светодиодной ленты, чтобы скрыть источник света и сделать свечение равномерным. Если витрина длинная, лучше заранее оценить падение напряжения и выбрать более подходящее сечение.

4. Длинная линия с несколькими отрезками

Если подсветка состоит из нескольких участков, удобно использовать разветвители и провод с запасом по сечению. При такой схеме особенно важно не перегружать один участок и не делать слишком длинные «хвосты» без расчета. Для стабильной работы лучше распределить питание логично, а не тянуть все от одного тонкого провода.

Частые ошибки при выборе проводов и коннекторов

1. Покупка компонентов без учета напряжения системы 12V/24V.
2. Неверный выбор ширины коннектора под конкретную ленту.
3. Слишком тонкий провод для длинной линии.
4. Игнорирование полярности при подключении.
5. Сборка сложной схемы без запаса по мощности блока питания.
6. Покупка без учета места монтажа: углов, дверей, узких ниш и доступа к соединению.
7. Отказ от профиля там, где нужна защита ленты и аккуратный внешний вид.

Чтобы избежать переделок, сначала составьте схему: где будет блок питания, где пройдет провод, сколько отрезков ленты нужно соединить и нужен ли датчик. После этого уже можно выбирать конкретные товары в категории Соединители и провода.

Что купить вместе с соединителями и проводами

Чтобы не возвращаться к заказу второй раз, удобно собирать комплект сразу. Обычно вместе с проводами и коннекторами покупают:

• блок питания с запасом по мощности;
• светодиодную ленту нужного напряжения и типа;
• профиль для светодиодной ленты для аккуратной установки и охлаждения;
• датчики открытия, сенсорные выключатели или диммеры;
• крепеж и монтажные элементы для фиксации;
• клеммы, переходники и расходники для подключения.

Логика простая: сначала определяете задачу, затем выбираете ленту и способ управления, после этого подбираете провода и соединители под конкретную схему. Такой подход экономит время и снижает риск несовместимости. Если подсветка будет встраиваться в мебель, не забывайте про профиль: он делает монтаж аккуратнее и продлевает срок службы ленты. Для подбора всех элементов в одной системе удобно ориентироваться на разделы Освещение, Светодиодная лента и Соединители и провода.

FAQ

Какие провода нужны для светодиодной подсветки мебели?

Нужны гибкие монтажные провода, рассчитанные на напряжение вашей системы и ток нагрузки. Для коротких участков подойдет более тонкий провод, для длинных линий лучше брать с запасом по сечению, чтобы не было падения яркости и нагрева.

Как выбрать сечение провода для LED-ленты 12V или 24V?

Ориентируйтесь на длину линии и мощность ленты. Чем длиннее участок и выше нагрузка, тем больше должно быть сечение. Для 24V обычно проще сохранить яркость на расстоянии, но сечение все равно нужно подбирать по фактической схеме.

Можно ли подключить светодиодную ленту без пайки?

Да, если использовать безпайочные коннекторы. Это удобно для типовых монтажей, особенно в мебели. Но для скрытых и нагруженных соединений иногда надежнее пайка с последующей изоляцией.

Как понять, какой коннектор подойдет к моей LED-ленте?

Проверьте напряжение системы, ширину ленты, количество контактов и тип подключения. Коннектор должен совпадать с форматом ленты: одноцветная, RGB и другие варианты требуют разных решений.

Что лучше для мебели: 12V или 24V подсветка?

Для коротких и простых схем подойдет 12V. Для более длинных линий, нескольких участков и сложной разводки часто удобнее 24V, потому что потери напряжения обычно меньше.

Почему подсветка тускнеет на длинном участке провода?

Чаще всего причина в недостаточном сечении провода, слишком большой длине линии или слабом блоке питания. Иногда проблема в неправильной схеме подключения или в слишком большом количестве соединений.

Можно ли соединять несколько отрезков ленты одним проводом?

Да, но только если провод и разветвление рассчитаны на суммарную нагрузку. Если отрезков много, лучше заранее продумать схему питания и не делать слишком длинные участки без запаса.

Какие комплектующие купить вместе с проводами и соединителями для подсветки?

Обычно вместе берут блок питания, саму LED-ленту, профиль, датчики или выключатели, а также крепеж и переходники. Это позволяет собрать рабочую систему сразу, без повторных заказов и несовместимости деталей.
