Как выбрать соединители и провода для мебельной подсветки

Надёжная мебельная подсветка зависит не только от светильников и блока питания. Провода, коннекторы, удлинители и разветвители должны подходить друг к другу по напряжению, току, разъёмам и условиям монтажа. Правильно подобранные соединители и провода помогут аккуратно подключить подсветку кухни, шкафа, гардеробной или витрины без перегрева, мерцания и лишних соединений.

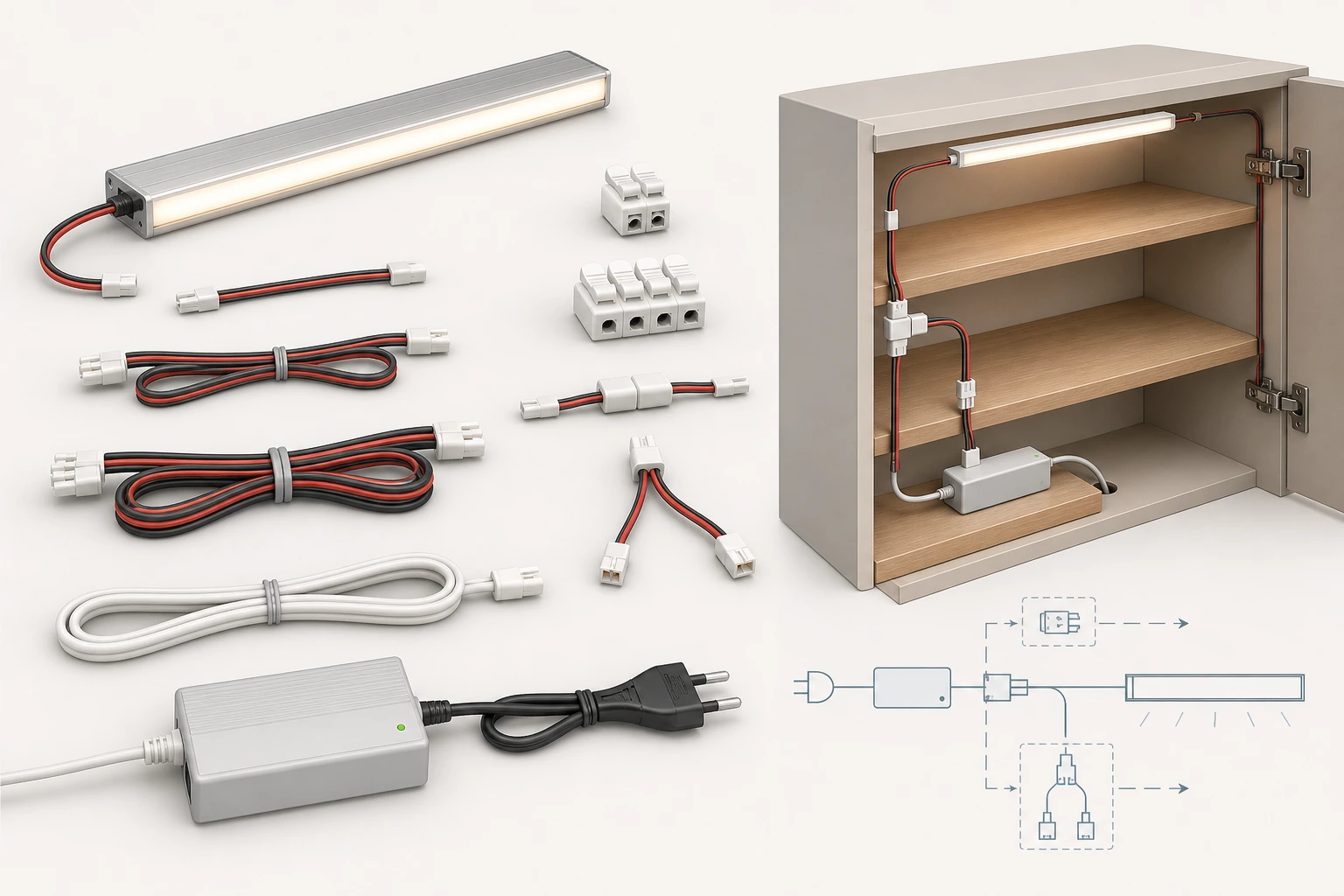

Что входит в систему подключения мебельной подсветки

Типовая система начинается с сети 220 В и блока питания, который преобразует напряжение до рабочего значения светильников — чаще всего 12 или 24 В. Далее в цепи могут находиться выключатель, сенсорный датчик, диммер или контроллер, распределитель, провода и сами источники света.

• Провода передают питание между компонентами системы.
• Коннекторы обеспечивают быстрое разъёмное подключение без пайки.
• Удлинители помогают вывести блок питания в удобное место или подключить удалённый светильник.
• Разветвители распределяют питание на несколько светильников.
• Клеммные соединения удобны при нестандартной схеме и подключении кабелей напрямую.

Все компоненты лучше подбирать вместе с оборудованием из раздела освещение: так проще сразу сверить рабочее напряжение, тип разъёмов и способ управления.

Сначала определяем напряжение и мощность системы

Нельзя соединять компоненты с разным рабочим напряжением. Светильники на 12 В подключают только к источнику питания 12 В, а оборудование на 24 В — к источнику 24 В. Это же правило относится к выключателям, датчикам, диммерам, распределителям и коннекторам.

Чтобы оценить требуемую нагрузку, сложите мощность всех светильников и разделите результат на рабочее напряжение:

Ток = суммарная мощность / напряжение.

Например, четыре светильника по 4 Вт потребляют 16 Вт. Для системы 12 В ток составит около 1,33 А. Блок питания, разветвитель и соединители должны быть рассчитаны на ток не ниже расчётного; практично оставлять запас примерно 20–30%.

Если используется светодиодная лента, её мощность обычно указывается на метр. Умножьте это значение на длину ленты, затем добавьте мощность остальных светильников в системе.

Как подобрать провод по сечению и длине

Сечение провода выбирают с учётом тока, длины линии и способа прокладки. Чем больше потребление и дальше расположен светильник, тем важнее использовать провод достаточного сечения. Слишком тонкий кабель способен нагреваться и создавать падение напряжения: дальние светильники будут светить слабее или отличаться по яркости.

Условия подключения	Практический ориентир
Короткая линия к одному маломощному светильнику	Компактный штатный провод подходящего сечения
Несколько светильников или средняя длина трассы	Провод с увеличенным сечением, рассчитанный по току
Длинная низковольтная линия 12 В	Увеличенное сечение и питание с нескольких точек при необходимости

Для точного подбора ориентируйтесь на паспортные данные оборудования и допустимую нагрузку кабеля. Не прокладывайте провод вплотную к источникам тепла, не пережимайте его крепежом и не допускайте контакта с острыми кромками мебели.

Какие соединители подходят для разных задач

Штекерные коннекторы

Подходят для быстрого подключения светильника, удлинителя или блока питания. Они удобны при обслуживании: систему можно отключить и разобрать без демонтажа мебели. Важно совпадение диаметра, количества контактов, полярности и допустимого тока.

Клеммные соединения

Используются, когда длину кабеля нужно подобрать на месте или штатные штекеры не подходят для схемы. Клемма должна надёжно зажимать жилу и оставаться доступной для осмотра. Такое решение требует особенно внимательной проверки полярности.

Разветвители

Разветвитель нужен для параллельного подключения нескольких светильников от одного источника питания. Учитывайте суммарный ток всех ветвей: нельзя нагружать разветвитель выше значения, указанного производителем.

Угловые соединители и удлинители

Угловые варианты помогают аккуратно провести линию в ограниченном пространстве, например в углу шкафа. Удлинители полезны, если блок питания расположен в соседней секции или за цоколем. Чем длиннее удлинитель, тем важнее его сечение и соответствие нагрузке.

Как проверить совместимость разъёмов

Визуально похожие штекеры не всегда взаимозаменяемы. Перед покупкой проверьте каждый элемент схемы по карточке товара, маркировке или инструкции.

• рабочее напряжение системы: 12, 24 В или другое;
• тип разъёма и его размер;
• количество контактов;
• полярность подключения «плюс» и «минус»;
• допустимый ток коннектора, провода и распределителя;
• совместимость с блоком питания, светильником, выключателем и датчиком;
• условия установки: сухая зона, близость влаги, доступность соединения.

Если в системе есть светодиодная лента, учитывайте и способ её монтажа. Лента, установленная в профиль для светодиодной ленты, лучше защищена от случайных повреждений, а провод можно аккуратно вывести через подготовленное отверстие.

Подбор комплекта для кухни, шкафа и витрины

Подсветка рабочей зоны кухни

Для нескольких светильников под навесными шкафами обычно нужен блок питания, выключатель или бесконтактный датчик, разветвитель, короткие соединительные кабели и при необходимости удлинитель. Блок питания желательно разместить в доступном сухом месте, а провод спрятать за задней стенкой или в технологическом канале.

Внутренняя подсветка шкафа с датчиком двери

Для шкафа подходят компактный светильник или лента, блок питания, датчик открывания двери, провод нужной длины и совместимые штекерные соединители. Кабель прокладывают так, чтобы он не попадал в зону хода дверей, выдвижных ящиков и петель.

Подсветка витрины с несколькими светильниками

В витрине удобно использовать один источник питания и разветвитель с нужным количеством выходов. Рассчитайте суммарную мощность светильников, подберите провод для каждой ветви и предусмотрите доступ к разъёмам. Для длинных полок лучше не подключать все точки последовательно одной тонкой линией.

Монтаж и безопасная прокладка проводов

Планируйте трассу до сборки мебели: измерьте расстояния, отметьте места для светильников, выключателей и блока питания. Оставляйте небольшой запас длины у разъёмов, но не скручивайте лишний кабель в плотный пучок рядом с источником тепла.

• защищайте кабель от острых кромок и перегибов;
• не прокладывайте провод рядом с нагревающимися приборами;
• в зоне мойки и влажной уборки используйте подходящую защиту и размещайте соединения вдали от брызг;
• не закрывайте блок питания материалами, мешающими теплоотводу;
• оставляйте соединения доступными для проверки и замены;
• работы с сетью 220 В поручайте квалифицированному специалисту.

Чек-лист перед покупкой

1. Нарисуйте схему: где находятся блок питания, управление, светильники и ответвления.
2. Определите рабочее напряжение всех компонентов.
3. Сложите мощность светильников и рассчитайте ток.
4. Измерьте длину каждой линии и выберите подходящее сечение провода.
5. Посчитайте число ответвлений и выходов разветвителя.
6. Сверьте типы разъёмов, число контактов и полярность.
7. Проверьте допустимую нагрузку блока питания, коннекторов, проводов и распределителей.
8. Убедитесь, что все соединения можно безопасно разместить внутри мебели.

Частые вопросы

Можно ли соединять провода мебельной подсветки без коннекторов?

Да, через клеммные соединения или пайку, если это допускает конструкция оборудования. Однако разъёмные коннекторы удобнее для обслуживания и замены светильников. Любое соединение должно быть надёжно зафиксировано и защищено от случайного контакта.

Какое сечение провода выбрать для светодиодной мебельной подсветки?

Оно зависит от тока и длины линии. Для одного маломощного светильника на короткой трассе может подойти штатный кабель, а для нескольких светильников или длинного участка требуется большее сечение. Ориентируйтесь на расчёт тока и рекомендации производителя.

Почему дальние светильники горят тусклее ближайших?

Чаще всего причина в падении напряжения на слишком длинном или тонком проводе, а также в перегруженном разветвителе. Увеличьте сечение линии, сократите длину трассы или организуйте отдельные ветви питания.

Можно ли подключить несколько светильников через один разветвитель?

Можно, если разветвитель рассчитан на суммарный ток всех подключённых светильников, а блок питания имеет необходимый запас мощности. Подключение выполняют параллельно, сохраняя правильную полярность.

Как проверить полярность разъёма перед подключением?

Проверьте обозначения на корпусе блока питания, светильника и коннектора: обычно используются знаки «+» и «−». При отсутствии маркировки безопаснее уточнить данные в инструкции или проверить выход мультиметром до подключения нагрузки.

Подойдут ли одинаковые на вид штекеры к разным блокам питания?

Не обязательно. Даже при одинаковой форме могут различаться размер, полярность, число контактов, рабочее напряжение и допустимый ток. Сверяйте технические характеристики, а не только внешний вид.

Какие соединители использовать рядом с кухонной мойкой?

Размещайте соединения как можно дальше от брызг и протечек, выбирайте решения, подходящие для условий эксплуатации, и не оставляйте открытые контакты. Блок питания и разветвители лучше вынести в сухую вентилируемую зону, доступную для проверки.
