Как выбрать соединители и провода для мебельного освещения

Мебельная подсветка кажется простой только на первый взгляд: светильник или LED-лента, блок питания, выключатель — и готово. На практике именно соединители, провода, переходники и разветвители определяют, будет ли система работать стабильно, без мерцания и перегрева. Если подобрать комплектующие неправильно, даже хорошая светодиодная лента или мебельный светильник могут светить тускло, отключаться или быстро выйти из строя.

В этом руководстве разберем, как выбрать соединители и провода для мебельного освещения по напряжению, мощности, длине линии и схеме подключения. Материал поможет собрать удобную и безопасную систему для кухни, шкафа, гардеробной, витрины или зеркала, а при необходимости сразу перейти в раздел Соединители и провода и подобрать нужные позиции под конкретную задачу.

Для чего нужны соединители и провода в мебельном освещении

В мебельной подсветке проводка и коннекторы отвечают не только за передачу питания. Они связывают между собой все элементы системы: сетевой шнур 220 В, блок питания, низковольтные линии 12/24 В, светильники, LED-ленту, датчики и выключатели. От качества этих мелких деталей зависит, насколько удобно будет пользоваться освещением и насколько аккуратно получится монтаж.

Типичная ошибка — уделить внимание только светильнику, а провода взять «какие были». В результате появляются слабый контакт, падение напряжения на длинной линии, нагрев в местах соединения и лишние сложности при установке. Особенно это заметно в мебели, где пространство ограничено, а кабель приходится прятать в корпусе или вести через петли, полки и профили.

Если вы подбираете комплектующие для Освещение в мебели, важно рассматривать систему целиком: от блока питания до последнего соединителя. Тогда монтаж будет проще, а подсветка — стабильнее и долговечнее.

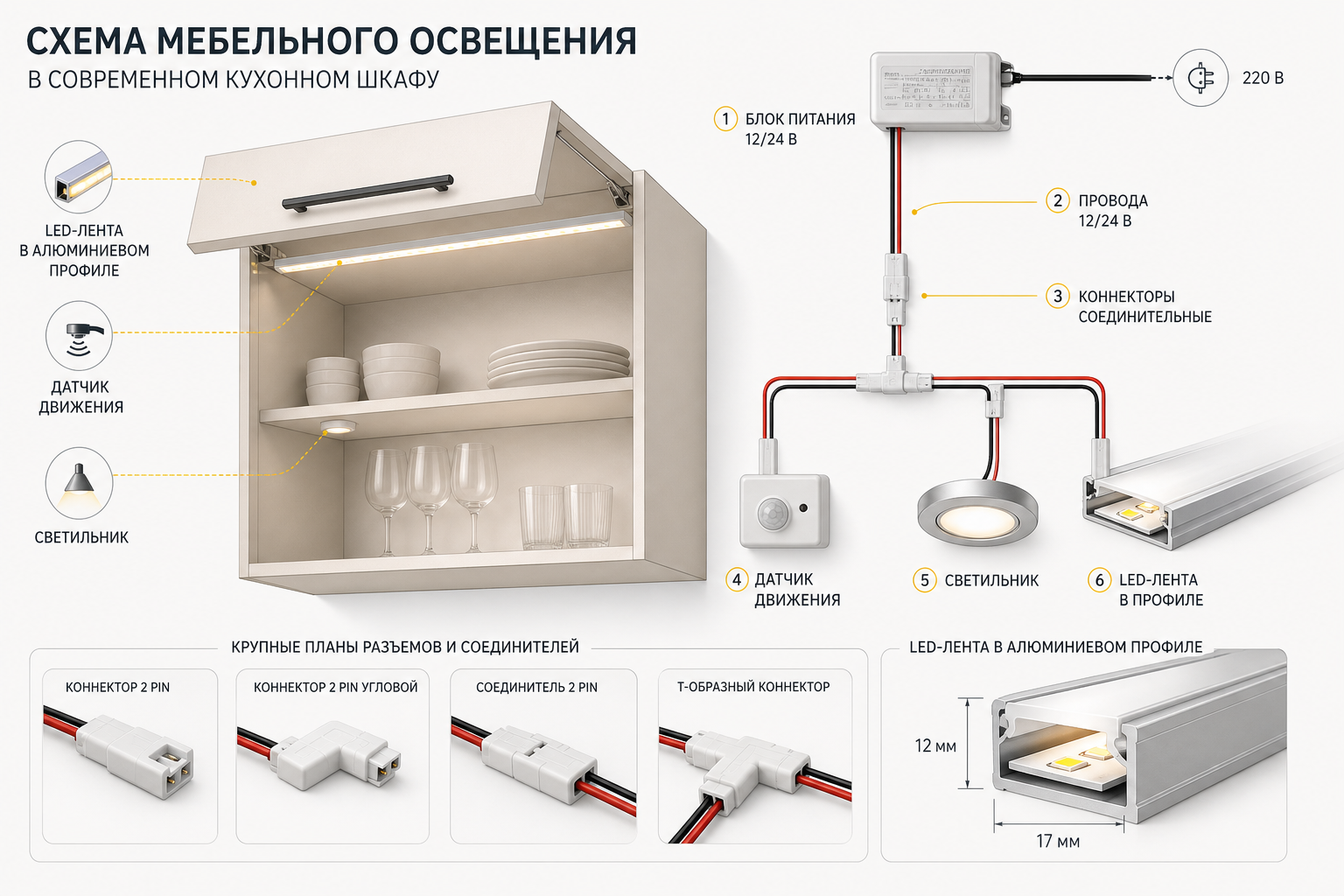

Какие элементы входят в схему подключения

Базовая схема мебельного освещения обычно состоит из нескольких частей. Набор может отличаться в зависимости от задачи, но логика подключения остается похожей.

Сетевой шнур 220 В — подает питание на блок питания.
Блок питания — преобразует 220 В в безопасные 12 или 24 В.
Низковольтный провод — соединяет блок питания со светильниками, лентой или датчиком.
Коннекторы и разветвители — позволяют быстро соединять элементы без пайки.
Удлинители и переходники — помогают вывести питание в нужную точку мебели.
Выключатели и датчики — управляют включением света вручную или автоматически.

Простые схемы для разных задач

Для кухни: 220 В → блок питания → провод 12/24 В → LED-лента или светильник → выключатель или датчик. Часто добавляют профиль для аккуратного монтажа, особенно если используется Профиль для светодиодной ленты.

Для шкафа: 220 В → блок питания → датчик открытия двери → короткий провод → светильник или лента. Здесь важны компактные коннекторы и аккуратная укладка кабеля.

Для витрины: 220 В → блок питания → разветвитель → несколько светильников или участков ленты. В таких системах особенно полезны переходники и удлинители.

Как выбрать по напряжению: 12 В или 24 В

Первое правило — все элементы системы должны совпадать по напряжению. Нельзя подключать 12-вольтовый светильник к 24-вольтовому блоку питания и наоборот. Это приведет к некорректной работе или поломке оборудования.

12 В чаще используют в компактной мебельной подсветке: в шкафах, небольших нишах, локальных светильниках, зеркалах. Это распространенное решение, когда линия короткая и нагрузка умеренная.

24 В удобнее для более длинных трасс и мощных систем. При том же токе падение напряжения на длинном проводе обычно меньше, а свет в конце линии остается стабильнее. Поэтому 24 В часто выбирают для кухонных гарнитуров, протяженных подсветок полок и систем с несколькими точками света.

Если вы сомневаетесь, ориентируйтесь на совместимость всех компонентов: ленты, светильников, блока питания, выключателей и датчиков. В одной линии нельзя смешивать 12 В и 24 В, даже если разъемы внешне похожи.

Как подобрать провод по сечению, длине и нагрузке

Сечение провода подбирают не «на глаз», а с учетом мощности и длины линии. Чем длиннее трасса и выше нагрузка, тем важнее выбрать провод с подходящим запасом. Слишком тонкий кабель вызывает падение напряжения: подсветка светит тусклее, а провод может заметно нагреваться.

Для мебельного освещения обычно используют гибкие низковольтные провода, удобные для скрытого монтажа. Но даже при небольшой мощности важно не экономить на качестве жил и изоляции, особенно если кабель проходит в тесном пространстве или рядом с подвижными элементами мебели.

Ситуация	Что учитывать	Практический ориентир
Короткая линия в шкафу	Небольшая мощность, минимальная длина	Подходит гибкий провод стандартного сечения для низковольтных систем
Подсветка кухни	Длина трассы больше, возможны разветвления	Лучше брать провод с запасом по сечению и качественные соединители
Несколько светильников от одного блока	Суммарная мощность и ток линии	Нужен провод, рассчитанный на общую нагрузку с запасом
Длинная линия 24 В	Падение напряжения на трассе	24 В помогает сохранить яркость, но сечение все равно важно

Если линия длинная, лучше сразу предусмотреть запас по мощности и не делать провод «впритык». Это особенно важно для подсветки под верхними кухонными модулями, где кабель может идти через несколько секций и соединений.

Виды соединителей: для ленты, светильников, датчиков и блоков питания

Соединители упрощают монтаж, когда не хочется паять или когда нужно быстро собрать систему на месте. Для мебельного освещения чаще всего используют несколько типов соединений.

Быстросъемные коннекторы — удобны для LED-ленты и модульных светильников.
Штекерные разъемы — подходят для подключения блоков питания, датчиков и готовых светильников.
Клеммные соединения — полезны, если нужно надежно зафиксировать провод без пайки.
Разветвители — позволяют запитать несколько потребителей от одного источника.
Угловые переходники — удобны в шкафах, витринах и на поворотах трассы.

Пайка дает очень надежный контакт, но требует навыка и времени. Если монтаж выполняется быстро или нужно оставить возможность простого демонтажа, чаще выбирают готовые коннекторы. Для скрытых и стационарных участков можно комбинировать оба подхода: основную линию собрать на клеммах, а локальные подключения сделать через разъемы.

Как выбрать соединители для LED-ленты по ширине и количеству контактов

Для светодиодной ленты соединитель подбирают не только по напряжению, но и по физическим параметрам. Важно совпадение по ширине ленты, количеству контактов и типу исполнения.

Если лента одноцветная, обычно используют простые двухконтактные решения. Для более сложных систем с несколькими каналами нужны соединители с нужным количеством контактов. Также важно учитывать, как именно будет проходить монтаж: прямое соединение, поворот под углом, разветвление на несколько участков.

Для шкафов и кухонных модулей часто нужны компактные прямые или угловые коннекторы. Они помогают аккуратно соединить отрезки ленты в ограниченном пространстве, не перегибая провод и не создавая лишнего натяжения.

Если лента установлена в профиле, стоит заранее проверить, хватает ли места для коннектора и не мешает ли он закрытию рассеивателя. Для подсветки внутри мебели это особенно важно: даже небольшой выступ может усложнить сборку.

Как учесть место установки: кухня, шкаф, гардеробная, ванная, витрина

Условия эксплуатации напрямую влияют на выбор проводов и соединителей. То, что хорошо работает в сухом шкафу, не всегда подходит для ванной или зоны рядом с мойкой.

Кухня

На кухне важны аккуратная укладка, устойчивость к частому включению и удобство обслуживания. Лучше выбирать гибкие провода, надежные коннекторы и компоненты, которые можно быстро заменить без разборки всей мебели.

Шкаф и гардеробная

Здесь часто не хватает места, поэтому ценятся компактные разъемы, короткие переходники и датчики открытия двери. Кабель нужно прокладывать так, чтобы он не попадал под петли и не пережимался дверцами.

Ванная

Для влажных помещений особенно важны защита контактов, соответствующий класс исполнения и аккуратный монтаж. Соединения должны быть надежно закрыты, а кабель — защищен от влаги и механического воздействия.

Витрина

В витринах обычно нужен максимально аккуратный внешний вид. Здесь полезны тонкие провода, миниатюрные разъемы и разветвители, которые позволяют скрыть монтаж и сохранить эстетичный вид экспозиции.

В любом помещении провод не должен перегибаться в острых углах или натягиваться. Если линия проходит через подвижные элементы, оставляйте небольшой запас длины и используйте защиту от истирания.

Готовые сценарии подбора для типовых задач

Подсветка рабочей зоны кухни

Обычно нужны блок питания, провод 12 или 24 В, несколько соединителей для ленты или светильников, а также выключатель или датчик. Если линия длинная, лучше взять провод с запасом по сечению и разветвитель для равномерного питания.

Подсветка шкафа с датчиком открытия

Подойдет компактный блок питания, короткий низковольтный провод, датчик открытия и один или несколько быстросъемных коннекторов. Важно, чтобы кабель не мешал дверце и не пережимался при закрывании.

Подсветка стеклянной витрины

Часто используют тонкие провода, угловые переходники и аккуратные разветвители. Если светильников несколько, лучше заранее рассчитать общую нагрузку и выбрать блок питания с запасом.

Подсветка зеркала

Здесь важны компактность и безопасность. Обычно нужны короткие соединительные провода, надежный выключатель и соединители, которые можно спрятать за корпусом или в нише.

Подсветка полок

Для полок подходят гибкие провода, прямые коннекторы и, при необходимости, профиль для аккуратной установки ленты. Если подсветка состоит из нескольких участков, удобно использовать разветвители.

Частые ошибки при выборе и подключении

Несоответствие напряжения — 12 В и 24 В нельзя смешивать в одной линии.
Слабый блок питания — мощности не хватает, подсветка работает нестабильно.
Слишком длинная линия без запаса — падает напряжение, свет тускнеет.
Неподходящий коннектор — разъем не совпадает по ширине, контакт получается плохим.
Плохая фиксация контакта — появляются мерцание и нагрев.
Выбор провода без учета скрытого монтажа — кабель сложно уложить, он перегибается или мешает сборке.

Еще одна распространенная ошибка — покупать комплектующие по отдельности без проверки совместимости. Лучше сразу смотреть на всю цепочку: источник питания, провод, соединители, тип светильника и способ управления.

Что купить вместе с соединителями и проводами

Чтобы не возвращаться к доукомплектации после монтажа, удобно сразу собрать весь набор для подсветки. Обычно вместе с проводами и соединителями покупают:

блок питания подходящего напряжения и мощности;
мебельные светильники или LED-ленту;
профиль для светодиодной ленты, если нужен аккуратный и защищенный монтаж;
выключатели и датчики движения или открытия двери;
крепеж, клипсы и кабель-каналы для аккуратной укладки;
переходники и разветвители для сложной схемы подключения.

Если вы собираете систему с нуля, удобно сначала выбрать световые элементы, а затем под них подобрать провода и соединители. Так проще избежать несовместимости и лишних переделок. Для комплексного подбора загляните также в раздел Освещение и сопутствующие категории, чтобы сразу собрать все необходимое в одной покупке.

FAQ

Можно ли подключить светильник 12 В к блоку питания 24 В?

Нет, нельзя. Напряжение блока питания должно совпадать с напряжением светильника или ленты. Иначе оборудование может выйти из строя.

Какое сечение провода выбрать для мебельной подсветки?

Ориентируйтесь на мощность линии и длину трассы. Для коротких участков подойдут стандартные гибкие провода, а для длинных линий и нескольких светильников лучше брать провод с запасом по сечению.

Что лучше для LED-ленты: пайка или коннектор?

Пайка дает более надежный контакт, но коннектор удобнее для быстрого монтажа и обслуживания. Для скрытых и стационарных участков часто используют пайку, а для удобных разборных соединений — коннекторы.

Можно ли удлинять провод между блоком питания и светильником?

Да, можно, если учитывать напряжение, мощность и сечение провода. При слишком большой длине без запаса подсветка может светить тусклее из-за падения напряжения.

Как понять, какой соединитель подойдет к моей светодиодной ленте?

Смотрите на ширину ленты, количество контактов и тип подключения. Для одноцветной ленты обычно нужен простой двухконтактный коннектор, для многоканальных решений — соединитель с нужным числом контактов.

Почему подсветка светит тускло после удлинения провода?

Чаще всего причина в слишком тонком проводе, большой длине линии или недостаточном запасе по мощности блока питания. В такой ситуации стоит проверить сечение кабеля и общую нагрузку.

Подходят ли одни и те же коннекторы для кухни и ванной комнаты?

Не всегда. Для ванной важнее защита от влаги и надежность соединений, поэтому нужно учитывать условия эксплуатации и выбирать комплектующие соответствующего исполнения.

Если нужна аккуратная и надежная мебельная подсветка, начинайте с совместимости по напряжению, затем подбирайте провод по длине и нагрузке, а уже после этого выбирайте тип соединителей. Такой подход помогает избежать лишних затрат и собрать систему, которая будет работать стабильно и удобно в повседневном использовании.
